Az ipari szövőberendezés csak annyira megbízható, amennyire a leggyengébb alkatrésze. Dobby és jacquard leeresztő rendszerekben aleváló karolyan mértékű mechanikai igénybevételt visel, amelyet a legtöbb gépalkatrész soha nem tapasztal – több millió oda-vissza mozgó ciklus, hosszan tartó oldalirányú terhelés, valamint állandó kitettség a szálpornak és a kenőanyag-maradványoknak. Ebben az összefüggésben egyetlen alkatrész 6-8 év megszakítás nélküli élettartama nem véletlen. Ez a tudatos tervezés, a prémium anyagválasztás és a hosszú távú ipari teljesítmény köré épülő gyártási filozófia közvetlen eredménye.
atChangshu Changxin Textile Equipment Co., Ltd.Mérnöki csapatunk évtizedeket töltött annak tanulmányozásával, hogy pontosan mi választja el a 18 hónapos korban meghibásodott váladékozó kart a hetedik évben is pontosan teljesítőtől. A válaszok következetesen ugyanarra az öt tényezőre térnek vissza: az ötvözet összetételére, a felületi keménységre, a méretpontosságra, a dinamikus egyensúlyra és a ciklikus terhelés melletti fáradtságállóságra. Ez a cikk részletesen lebontja ezeket a tényezőket, elmagyarázza a termékeink mögött meghúzódó specifikációkat, és megadja azt a technikai keretet, amellyel magabiztosan kiértékelheti a lehúzó kar vásárlását.

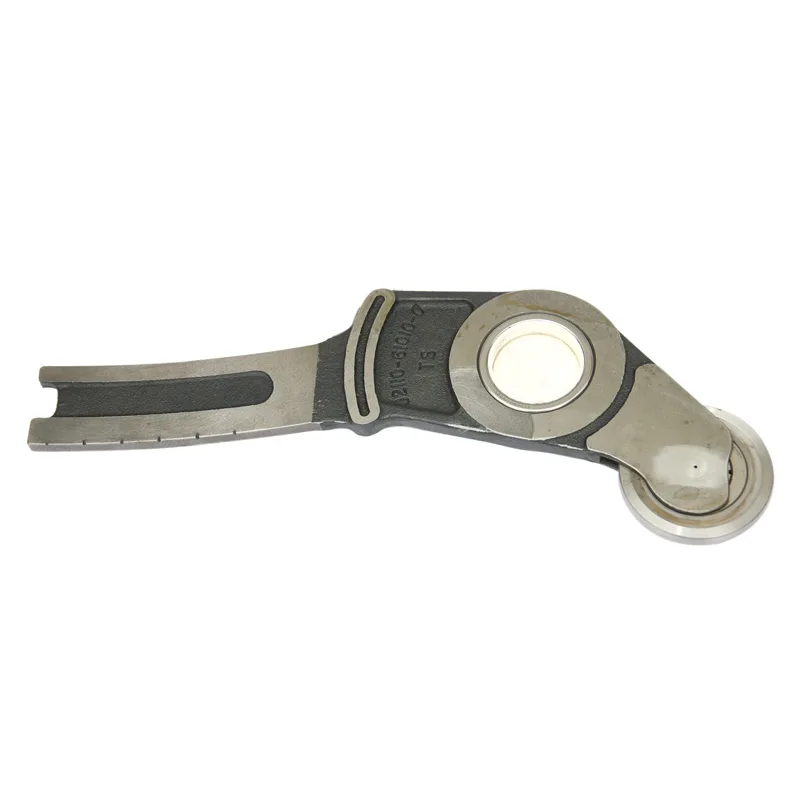

Az anyagválasztás a legmeghatározóbb tényező abban, hogy a lefejtő kar mennyi ideig működik a gyártási körülmények között. A kívülről egyformának tűnő alkatrész a felhasznált ötvözettől, az alkalmazott hőkezeléstől és a választott felületkezelési módtól függően teljesen eltérően viselkedhet. A Changshu Changxin Textile Equipment Co., Ltd.-nél anyagbeszerzési és -vizsgálati protokolljaink egyetlen cél köré épülnek: olyan alkatrészek gyártása, amelyek megőrzik a méretstabilitást és a felületi integritást ciklusok százmilliói során.
A leváló kar mechanikusan agresszív környezetben működik. Minden ciklus hajlítási feszültséget, torziós terhelést és ütési erőket okoz a forgócsuklónál. Egy átlagos, 16 órás gyártási műszak alatt egy tipikus dobby szövőszék 800 000 és 1,2 millió közötti terhelési ciklusnak teszi ki a leválasztó kart. Ha ezt megszorozzuk egy 300 napos gyártási évre, akkor évente több mint 350 millió ciklusra számíthatunk. Csak a nagy ciklusú kifáradásállóságra tervezett anyagok képesek túlélni ezt a terhelést anélkül, hogy mikrorepedések vagy méreteltérések keletkeznének.
Vágókarjaink a következő anyagspecifikációk felhasználásával készülnek:
Az eredmény egy kemény, kopásálló külsővel és szívós, repedésálló maggal rendelkező alkatrész. Ez a kettős tulajdonságú szerkezet az, ami lehetővé teszi, hogy lehúzó karunk óránként több ezer ütési ciklust nyeljen el anélkül, hogy a feszültségkoncentrációs pontokon szétrepedne vagy eltörne.
| Alapanyag | Nagy szilárdságú ötvözött acél, 40CrMnMo vagy azzal egyenértékű minőség |
| Felületi keménység | HRC 58-62 (minden érintkezési és csapágyfelület) |
| Magkeménység | HRC 30-38 |
| Ügy mélysége | 0,8 mm - 1,2 mm |
| Hőkezelés | Karburizálás + oltás + alacsony hőmérsékletű temperálás |
| Felületi kikészítés (Ra) | 0,4-0,8 mikron a csapágy- és forgófelületeken |
| Korróziógátló bevonat | Foszfátozó + rozsdagátló olajfilm |
Az acélon túl a forgócsuklóknál használt bronz vagy polimer perselyek minősége is nagy szerepet játszik a hosszú élettartamban. Üzemünk önkenő kompozit perselyeket használ a nagy terhelésű interfészeken, jelentősen csökkentve a karbantartási terheket, és megakadályozva a fém-fém kopást, amely tönkreteszi az olcsóbb szerelvényeket a szolgáltatás első két évében.
Az öntőkar megvásárlása pusztán az ár alapján az egyik legdrágább döntés, amit egy malomvezető meghozhat. Az alkatrész valós költségét a teljes élettartamra számítják ki, beleértve a nem tervezett leállásokat, a cseremunkát és az abban az időszakban keletkezett minőségi hibákat, amikor egy elhasználódott alkatrész még működik, de már nem működik megfelelően. A hosszú élettartammal összefüggő műszaki specifikációk megértése lehetővé teszi a beszerzési csoportok számára, hogy döntéseiket a teljes birtoklási költség, nem pedig az egységár alapján hozzanak.
A Changxin Textile mérnöki csapata teljes műszaki adatlapot tesz közzé minden általunk gyártott lehúzókar-modellhez. Ügyfeleink következetesen a következő specifikációkat tartják a legkritikusabbnak az alkatrészek minőségének értékelése során:
| Pivot furat tolerancia | H6 osztály (ISO 286) |
| Hossz tűrés | plusz-mínusz 0,05 mm |
| Egyenesség | Max. 0,02 mm/100 mm |
| Statikus terhelhetőség | 1800 N a forgáspontban |
| Dinamikus fáradtsági besorolás | 500 millió ciklus 1200 N-en |
| Charpy hatásérték | 45 J/cm2 minimum |
| Felületi érdesség (forgás) | Ra 0,4-0,8 mikron |
| Működési hőmérséklet tartomány | -10°C és +80°C között |
| Kompatibilis Loom RPM | Akár 650 RPM folyamatos működés |
Ezek a számok nem marketingcélok. Ezek mért teljesítményértékeket képviselnek, amelyeket gyárunk ISO-tanúsítvánnyal rendelkező minőségügyi laboratóriumában, harmadik fél által végzett teszteléssel ellenőriztek. A szállítmány jóváhagyása előtt minden gyártási tétel mintavételezésen esik át ezen paraméterek alapján.
Két azonos nyersanyagból készült lehúzókar nagyon eltérően teljesíthet üzem közben, ha a gyártási folyamat, amely formálta őket, nem volt következetes. A precíziós megmunkálási tűrések, a hőkezelés egyenletessége, a köszörülési paraméterek és a végső ellenőrzési jegyzőkönyvek mind-mind állandó aláírásokat hagynak a kész alkatrészen. Ezek az aláírások vagy támogatják a hosszú élettartamot, vagy aláássák azt a telepítés első napjától kezdve.
Gyártási folyamatunk a Changshu Changxin Textile Equipment Co., Ltd.-nél szigorú sorrendet követ, amelynek célja, hogy minden szakaszban minőséget építsen be az alkatrészbe, ahelyett, hogy a végén megpróbálnánk megvizsgálni azt. Az alábbiakban ismertetjük a legfontosabb folyamatlépéseket és azok minőségi vonatkozásait:
| Üres típus | Zárt szerszámos kovácsolás (nem öntés) |
| Durva megmunkálási készlet | 0,5 - 0,8 mm a kritikus felületeken |
| Karburálási hőmérséklet | 920 fok, szabályozott légkör |
| Quench Medium | Olajoltás, kevert fürdő |
| Kriogén kezelés | Mínusz 80 C fok (egyes modellek) |
| Végső furat köszörülési pontossága | Plusz-mínusz 5 mikron |
| Ellenőrzési lefedettség | 100% kész alkatrészek, 12 kritikus méret |
| Minőségtanúsítás | ISO 9001:2015 |
A folyamatszabályozásnak ez a szintje az, ami elválasztja a 6-8 éves üzemidőt elérő lehúzó kart attól, amelynél 18 hónap elteltével túlzott holtjáték alakul ki a forgócsuklóban. A kopott forgócsapban bekövetkező méretsodródás közvetlenül a fészer geometriai hibáiban, a hegesztett keret megnövekedett feszültségében és végső soron olyan szövethibákban jelentkezik, amelyek jóval azelőtt panaszkodnak a vásárlókban, hogy a kar ténylegesen mechanikusan meghibásodna.
A meghibásodási módok megértése ugyanolyan fontos, mint annak megértése, hogy mitől jó a termék. Ázsia, Európa és Dél-Amerika textilgyáraival folytatott több évtizedes munkánk során a korai váladékozó kar meghibásodásának mintái rendkívül egységesek. A legtöbb meghibásodás a négy kategória valamelyikébe tartozik: kohászati rövidzárlatok, geometriai pontatlanság, helytelen telepítés és nem megfelelő kenéskezelés. Ezen hibamódok mindegyike megelőzhető.
A következő bontás azonosítja azokat a kiváltó okokat, amelyekkel műszaki szervizcsapatunk leggyakrabban találkozik, valamint azokat a megfigyelhető tüneteket, amelyek az egyes hibamódok kialakulását jelzik:
Vágókar-konstrukcióink olyan funkciókat tartalmaznak, amelyeket kifejezetten ezeknek a meghibásodási módoknak az enyhítésére fejlesztettek ki. Az önkenő perselyek a forgócsapnál, a nagy kenőanyag-tartályok a zsírzógombok helyein és a megnövelt furatletörések, amelyek az összeszerelést élfeszültség előidézése nélkül vezetik, mind alkatrészeink alapfelszereltsége.
Ha a körülötte lévő karbantartási rendszert rosszul kezelik, még a legjobb minőségű leválasztókar is alulteljesíti a benne rejlő lehetőségeket. Ezzel szemben egy jól végrehajtott megelőző karbantartási program jóval a 6-8 éves referenciaértéket túllépheti, csökkentve az alkatrészek teljes költségét és javítva a szövőszék rendelkezésre állását. Üzemünk minden ügyfelünk számára részletes karbantartási útmutatót nyújt az adott szövőszékmodellhez és gyártási környezethez.
Az élettartamot leginkább befolyásoló karbantartási tevékenységek egyszerűen végrehajthatók, és nem igényelnek speciális felszerelést azon felül, amivel bármely jól felszerelt karbantartó részleg rendelkezik.
| Kenés ellenőrzése | 250 óránként |
| Teljes utánkenés | 500 óránként (zord környezetben 250 óránként) |
| Zsír öblítés és csere | Évente |
| Forgás furat hézag ellenőrzése | 1000 óránként |
| Festékáthatoló ellenőrzés | 2000 óránként (nagy sebességű szövőszék) |
| Shed geometria ellenőrzése | 500 óránként |
| Rögzítőelem nyomaték ellenőrzése | 250 óránként |
| Csereküszöb (furathézag) | 0,06 mm maximális hézag |
Azok a malmok, amelyek ezt a karbantartási ütemtervet követik, következetesen arról számolnak be, hogy a kar élettartama a 6-8 éves tartomány felső határán csökken. A Changshu Changxin Textile Equipment Co., Ltd. alkatrészeit jól karbantartott környezetben üzemeltető több hosszú távú ügyfelünk dokumentált élettartama meghaladja a 9 évet a kiváló minőségű szövőszék modelleken. Gyártási minőségünk és fegyelmezett karbantartási programunk kombinációja teszi elérhetővé ezeket az eredményeket.
A 6-8 év megbízható szolgálatot teljesítő leváló kar nem a véletlen eredménye. Ez az anyagtudomány, a gyártási precizitás, a minőség-ellenőrzés és a helyszíni karbantartás következetes, fegyelmezett megközelítésének eredménye. A Changshu Changxin Textile Equipment Co., Ltd.-nél a tervezési és gyártási folyamatunk minden eleme erre az élettartam-célra irányul, mert ügyfeleink nem aszerint mérnek minket, hogy mennyibe kerül az alkatrészeink beszerzése, hanem aszerint, hogy mennyibe kerül a birtoklásuk a teljes élettartam alatt.
A kulcsfontosságú tényezők, amelyek meghatározzák, hogy a lefejtő kar eléri-e ezt a referenciaértéket, egyértelműek és mérhetőek: az ötvözet kiválasztása, a tok keménysége és mélysége, a méretpontosság, a kovácsolt szemcsés szerkezet, a fáradásállóság és az üzemben lévő alkatrészt körülvevő karbantartási program minősége. Termékeinket úgy terveztük és gyártottuk, hogy minden dimenzióban kiemelkedőek legyenek, és műszaki támogatási csapatunk készséggel áll rendelkezésére, hogy segítsen karbantartó személyzetének optimalizálni a működési környezetet az alkatrészek maximális élettartama érdekében.
Ha jelenlegi beszállítója nem tudja biztosítani az anyagtanúsítványokat, a méretellenőrzési jegyzőkönyveket és a fáradtsági vizsgálati adatokat, amelyek alátámasztják az alkatrészeik élettartamára vonatkozó állításokat, ez értelmes jelzés. Ezt a dokumentációt minden általunk szállított megrendelés standard részeként biztosítjuk.
Lépjen kapcsolatba a Changshu Changxin Textile Equipment Co., Ltd. műszaki csapatával még mateljes körű terméktanácsadásra. Áttekintjük a szövőszék modelljét, az aktuális alkatrészspecifikációkat és a karbantartási környezetet, hogy meghatározzuk azt a leválasztókar konfigurációt, amely a leghosszabb élettartamot biztosítja az adott alkalmazáshoz.
Kérjen műszaki adatlapot, mintarendelést vagy egyedi árajánlatot közvetlenül gyárunktól.Mérnökeink egy munkanapon belül válaszolnak minden műszaki megkeresésre, és több mint 40 országba szállítunk teljes exportdokumentációval.
Ne hagyja, hogy az alulteljesítő alkatrészek növeljék a karbantartási költségeket és csökkentsék a szövőszék rendelkezésre állását. Forduljon hozzánk most, és engedje, hogy termékeink minősége önmagáért beszéljen.
Honnan tudhatom, hogy egy leválasztó kar elérte élettartama végét, és szervizelés helyett ki kell cserélni?
A legmegbízhatóbb mutató a forgófurat-hézag, amelyet kalibrált idomszerrel mérnek. Ha a furat és az illeszkedő tengely közötti hézag meghaladja a 0,06 mm-t, az alkatrész már nem tudja fenntartani az egyenletes fészer kialakításához szükséges geometriai pontosságot. Ezen a ponton a folyamatos működés egyre nagyobb feszültséget és szövethibákat generál, amelyeket beállítással vagy újrakenéssel nem lehet megoldani. A további cserejelzők közé tartozik a festékbehatoló vizsgálat során észlelt látható felületi repedések a kar testén, kopásnyomok a forgótengely érintkezési zónáján, vagy az eredeti üzembe helyezési referenciaértékhez képest 2 mm-nél nagyobb fészer geometriai eltérés mérhető növekedése. Ezen feltételek bármelyike önállóan indokolja a cserét; kettő vagy több jelenléte azt jelzi, hogy az alkatrész jóval az optimális csereponton túl működik.
Mi a különbség az élettartamban az öntött lehúzó kar és a kovácsolt között, és az árkülönbség indokolja-e a frissítést?
Az öntött és kovácsolt lehúzókarok élettartama közötti különbség jelentős és jól dokumentált a terepen. Az öntött alkatrészek véletlenszerű, izotróp szemcseszerkezettel rendelkeznek, amely megközelítőleg azonos szilárdságot biztosít minden irányban, de hiányzik belőle az az irányított kifáradásállóság, amelyet a kovácsolt alkatrészek az összehangolt szemcseáramlással érnek el. Nagy ciklusú kifáradási körülmények között – ami pontosan az 500-650 ford./perc sebességgel, napi két-három műszakban futó szövőszék működési környezete – a kovácsolt karok következetesen 35-50%-kal hosszabb kifáradási élettartamot mutatnak a repedés kialakulása előtt. A birtoklási költség alapján a kovácsolt lehúzó kar magasabb kezdeti költsége általában a működés első 18 hónapjában megtérül a csökkentett cseregyakoriság és az alacsonyabb leállási költségek révén. A három műszakban üzemelő malmok általában még rövidebb megtérülési időt találnak, így a hamisított opció olcsóbb választás a két éven túli tervezési horizonton.
Alkalmazható-e az egyik szövőszékhez tervezett lehúzókar egy másik gyártó gépén való használatra, és milyen kockázatokkal jár?
A leeresztő karok márkák közötti helyettesítése bizonyos esetekben műszakilag lehetséges, de jelentős kockázatokkal jár, amelyeket gondosan értékelni kell minden ilyen telepítés előtt. Az elsődleges szempont a pivot interfész méretkompatibilitása és a csatlakozócsap geometriája. Még a furatátmérőben, a csapfuratok távolságában vagy a kar fesztávolságában fennálló kis különbségek is eltolódást okozhatnak, ami a feszültséget nem kívánt helyekre koncentrálja, jelentősen lerövidítve az élettartamot, és potenciálisan károsíthatja a szomszédos forgótömböt vagy hengerkeretet. Másodlagos probléma a teherbírással való kompatibilitás: a különböző szövőszékek különböző dinamikus erőket fejtenek ki a lehúzó karra, és egy kisebb sebességű géphez tervezett alkatrésznél sokkal korábban keletkezhetnek fáradási repedések, ha nagyobb sebességű platformon használják. Üzemünk a jelenlegi gyártásban lévő összes főbb szövőszék márka sajátos méretszabványai szerint gyárt lehúzókarokat, és mérnöki csapatunk áttekintheti szövőszékének eredeti specifikációit, hogy megbizonyosodjon arról, hogy az adott kar konfigurációja valódi illeszkedés, vagy olyan kompromisszum, amely lerövidíti az élettartamot.
Milyen típusú kenőanyag és milyen alkalmazási módszer biztosítja a legjobb eredményeket a karok forgási csuklóinak leválasztására magas hőmérsékletű szövési környezetben?
Olyan szövési környezetben, ahol a környezeti hőmérséklet rendszeresen meghaladja a 30 °C-ot, a szabványos NLGI 2. fokozatú lítiumzsír gyorsabban hígulhat, és gyorsabban vándorolhat ki a csapágyfelületről, mint azt a névleges utánkenési intervallum feltételezi. Ilyen körülmények között egy NLGI Grade 2 lítium komplex zsír a megfelelő specifikáció, amelynek csepppontja 260 C felett van. A lítium komplex zsírok magasabb hőmérsékleten lényegesen jobban megőrzik állagukat és filmszilárdságukat, mint a hagyományos lítiumszappanzsírok. A felhordás módja is fontos: a kézi zsírzópisztoly felhordása a mellbimbóra addig, amíg friss zsír nem látható a tehermentesítő ponton, biztosítja, hogy a régi, oxidált zsír teljesen kiszoruljon ahelyett, hogy egyszerűen hígulna. Az automatizált központi kenőrendszerek úgy kalibrálhatók, hogy a megfelelő mennyiséget a megfelelő időközönként adják le, és nagy termelésű környezetekben háromműszakos működés mellett következetesen felülmúlják a kézi programokat a megfelelő filmvastagság fenntartásában a teljes működési ciklus során. Üzemünk kérésre kenőanyag specifikációs lapokat tud biztosítani.
Hogyan befolyásolja a szövőszék fordulatszám-besorolása a lehúzó kar várható élettartamát, és a nagyobb sebességű gépeknek más alkatrészspecifikációt kell használniuk?
A szövőszék működési sebessége közvetlen és nemlineáris hatással van a kar fáradtságának felhalmozódására. 400 ford./perc fordulatszámon a szövőszék körülbelül 192 millió ciklust halmoz fel évente három műszakos üzemben. 600 ford./percnél ez a szám 288 millió ciklusra emelkedik – ez 50%-os növekedés az éves kifáradási terhelésben, ami 35-40%-kal csökkentheti az alkatrész élettartamát, ha a kar specifikációit nem módosítják ennek megfelelően. Az 500 RPM felett üzemelő szövőszékekhez gyárunk a továbbfejlesztett specifikációt ajánlja, amely magában foglalja az oltás utáni kriogén kezelést, a szűkebb furattűrési osztályt és a 0,8 mikron helyett Ra 0,4 mikron felületi érdesség specifikációt a forgási felületen. A kriogén kezelés a maradék ausztenitet martenzitté alakítja, javítva a méretstabilitást és növelve a felület fáradási határát. A szűkebb furattűrés csökkenti a dinamikus terhelési koncentrációt, amely akkor jelentkezik, amikor a hézag lehetővé teszi, hogy a tengely csökkentett ívben érintkezzen, nem pedig teljes kerületi érintkezéssel. Ezek a frissítések alapfelszereltségnek számítanak nagysebességű szövőszéksorozatunkban, és gyári opcióként elérhetők a standard modelleken, ha az ügyfél működési sebessége ezt indokolttá teszi.
